齿轮泵系列 / YCB

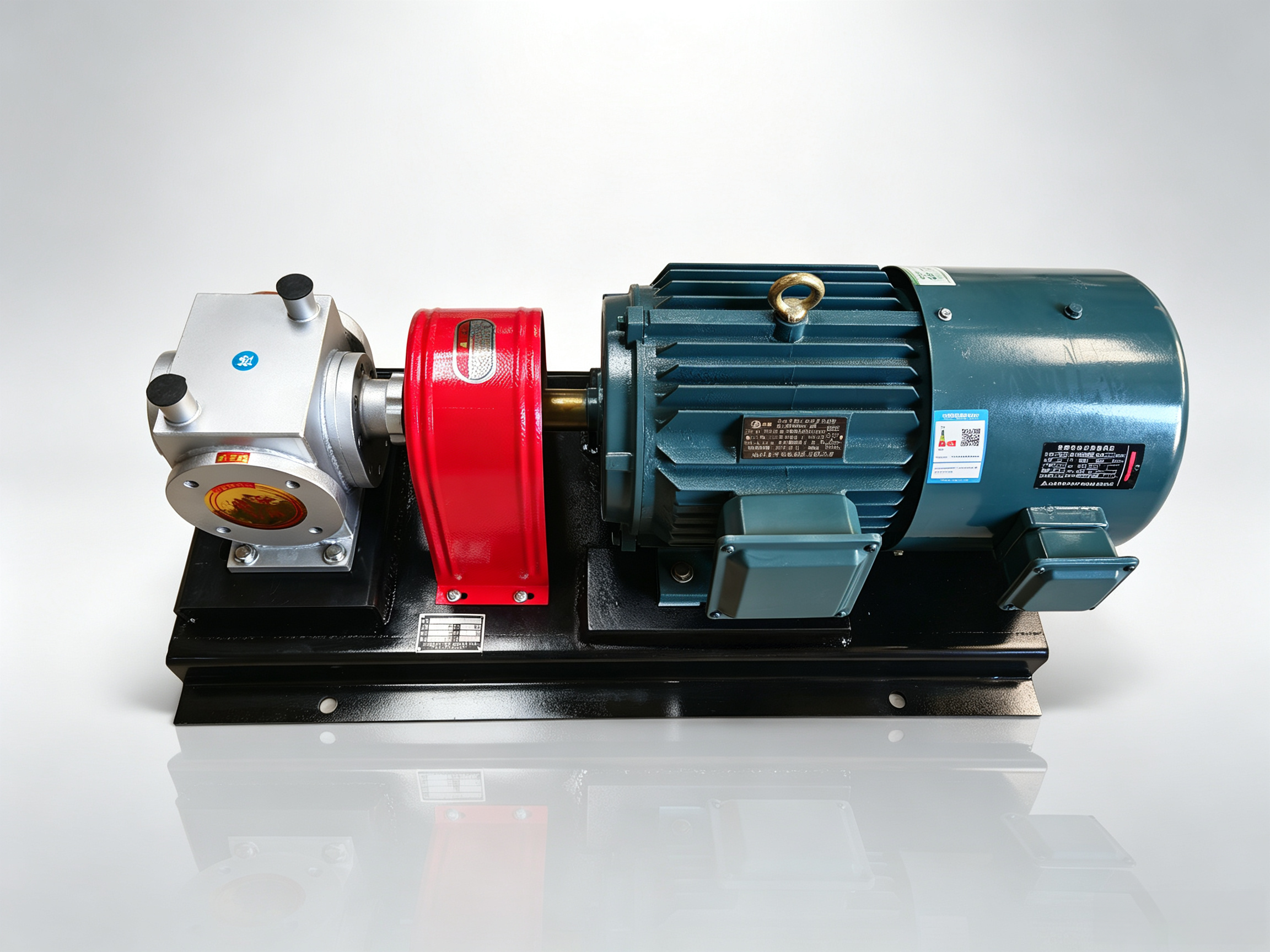

YCB不锈钢保温齿轮泵
YCB 不锈钢保温齿轮泵是采用双圆弧正弦曲线齿形齿轮的容积式齿轮泵，全不锈钢 304/316L 精铸件泵体，带保温夹套（通蒸汽 / 热水 / 导热油加热保温）。圆弧齿轮啮合无相对滑动、无困液，噪音低、振动小、寿命长；不锈钢耐腐蚀、食品卫生级；保温夹套防止高粘度易凝固介质（沥青、重油、树脂、蜂蜜、糖浆）凝固。流量 0.6～50m³/h，压力 0.6MPa，温度≤200℃，粘度 5～1500cSt，自吸强，机械密封无泄漏，广泛用于食品、医药、化工、油脂、沥青、树脂等行业输送不含固体颗粒的高粘度易凝固或腐蚀性介质。主要由不锈钢泵体 / 泵盖、圆弧齿轮、轴、轴承、机械密封、保温夹套、安全阀（分离式）、电机等组成。
YCB 不锈钢保温齿轮泵，双圆弧正弦曲线齿形齿轮，啮合无困液、噪音低、寿命长；全不锈钢 304/316L 耐腐蚀、食品卫生级；泵体带保温夹套，通蒸汽 / 热水 / 导热油加热保温，防止沥青、重油、树脂、蜂蜜、糖浆等高粘度易凝固介质凝固。流量 0.6～50m³/h，压力 0.6MPa，温度≤200℃，粘度 5～1500cSt，自吸强，机械密封无泄漏，安全阀分离式维护方便。适用于食品、医药、化工、油脂、沥青、树脂等行业。
01 / APPLICATION BOUNDARY
适用介质与使用边界
适用： 不含固体颗粒和纤维的介质，温度≤200℃，粘度 5～1500cSt；包括高粘度易凝固介质（沥青、重油、树脂、热熔胶、蜂蜜、糖浆、巧克力、膏体 —— 保温夹套防凝固）、食品级介质（食用油、饮料、糖浆、蜂蜜 —— 不锈钢卫生级）、医药级介质、轻度腐蚀性介质（不锈钢耐腐蚀）、一般润滑性油料（润滑油、柴油、动植物油）。 限制： ①不得输送含固体颗粒 / 纤维 / 磨料性介质（磨损齿轮），含杂质装过滤器；②不得输送强腐蚀性介质超出 304/316L 耐蚀范围（浓盐酸、浓硫酸、高氯离子），强腐蚀选更高等级不锈钢或衬氟；③不得输送高挥发性低闪点有毒有害介质（普通机械密封款），需配防爆电机 + 机械密封；④温度≤200℃，超温导致材料变形、齿轮咬死、密封老化；⑤粘度 5～1500cSt，过高需降速或加温，过低容积效率下降；⑥保温夹套必须通热媒（蒸汽 / 热水 / 导热油）才能保温，停泵后高粘度介质应排空或保持加温防止凝固；⑦严禁无液空转（齿轮干磨烧毁）；⑧出口不得完全关闭长时间运转（憋压超温）；⑨额定压力 0.6MPa 不得超压；⑩首次使用必须灌泵引液，吸入管路严密不漏气。
当介质具有腐蚀性、固体颗粒、易结晶、特殊粘度或温度压力超出已发布参数时，请勿仅凭页面信息确定泵型。
02 / TECHNICAL DATA
主要性能参数
| 型号 | 流量Q | 转速nr/min | 排出压力pMpa | 必需汽蚀余量rm | 效率η% | 电动机 | ||
|---|---|---|---|---|---|---|---|---|
| m3/h | 频率Hz | 功率KW | 型号 | |||||
| YCB0.6-0.6 | 0.6 | 910 | 0.6 | 5.5 | 32 | 50 | 0.75 | Y90S-6 |
| 1.0 | 1390 | 50 | 0.75 | Y80L2-4 | ||||
| 0.7 | 1130 | 60 | 0.75 | Y90S-6 | ||||
| 1.2 | 1710 | 60 | 0.75 | Y80L2-4 | ||||
| YCB0.6-1.6 | 0.6 | 910 | 1.6 | 7.0 | 70 | 50 | 1.1 | Y90L-6 |
| 1.0 | 1400 | 50 | 1.5 | Y90L-4 | ||||
| 0.7 | 1130 | 60 | 1.1 | Y90L-6 | ||||
| 1.2 | 1710 | 60 | 1.1 | Y90S-4 | ||||
| YCB1.6-0.6 | 1.6 | 910 | 0.6 | 5.5 | 42 | 50 | 0.75 | Y90S-6 |
| 2.5 | 1400 | 50 | 1.1 | Y90S-4 | ||||
| 1.9 | 1130 | 60 | 1.1 | Y90L-6 | ||||
| 3.0 | 1710 | 60 | 1.5 | Y90L-4 | ||||
| YCB1.6-1.6 | 1.6 | 940 | 1.6 | 7.0 | 71 | 50 | 2.2 | Y112M-6 |
| 2.5 | 1440 | 50 | 4 | Y112M-4 | ||||
| 1.9 | 1150 | 60 | 2.2 | Y112M-6 | ||||
| 3.0 | 1750 | 60 | 4 | Y112M-4 | ||||
| YCB3.3-0.6 | 3.3 | 940 | 0.6 | 5.0 | 60 | 50 | 1.5 | Y100L-6 |
| 5.0 | 1420 | 50 | 2.2 | Y100L1-4 | ||||
| 4.0 | 1150 | 60 | 1.5 | Y100L-6 | ||||
| 6.0 | 1730 | 60 | 2.2 | Y100L1-4 | ||||
| YCB3.3-1.6 | 3.3 | 960 | 1.6 | 7.0 | 72 | 50 | 5.5 | Y132M2-6 |
| 5.0 | 1440 | 50 | 7.5 | Y132M-4 | ||||
| 4.0 | 1170 | 60 | 4 | Y132M1-6 | ||||
| 6.0 | 1750 | 60 | 7.5 | Y132M-4 | ||||
| YCB4-0.6 | 4.0 | 940 | 0.6 | 5.0 | 60 | 50 | 1.5 | Y100L-6 |
| 6.0 | 1420 | 50 | 2.2 | Y100L1-4 | ||||
| 4.8 | 1150 | 60 | 2.2 | Y112M-6 | ||||
| 7.2 | 1730 | 60 | 3 | Y100L2-4 | ||||
| YCB4-1.6 | 4.0 | 960 | 1.6 | 7.0 | 72 | 50 | 5.5 | Y132M2-6 |
| 6.0 | 1440 | 50 | 7.5 | Y132M-4 | ||||
| 4.8 | 1170 | 60 | 5.5 | Y132M-6 | ||||
| 7.2 | 1750 | 60 | 7.5 | Y132M-4 | ||||
| YCB8-0.6 | 8.0 | 960 | 0.6 | 5.0 | 61 | 50 | 3 | Y132S-6 |
| 12.0 | 1440 | 50 | 5.5 | Y132S-4 | ||||
| 9.6 | 1170 | 60 | 4 | Y132M1-6 | ||||
| 14.4 | 1750 | 60 | 5.5 | Y132S-4 | ||||
| YCB8-1.6 | 8.0 | 970 | 1.6 | 7.0 | 75 | 50 | 11 | Y160L-6 |
| 12.0 | 1460 | 50 | 15 | Y160L-4 | ||||
| 9.6 | 1170 | 60 | 11 | Y160L-6 | ||||
| 14.4 | 1760 | 60 | 15 | Y160L-4 | ||||
| YCB10-0.6 | 10.0 | 960 | 0.6 | 5.0 | 62 | 50 | 4 | Y132M1-6 |
| 15.0 | 1440 | 50 | 5.5 | Y132S-4 | ||||
| 12.0 | 1170 | 60 | 5.5 | Y132M2-6 | ||||
| 18.0 | 1750 | 60 | 7.5 | Y132M-4 | ||||
| YCB10-1.6 | 10.0 | 970 | 1.6 | 7.0 | 76 | 50 | 11 | Y160L-6 |
| 15.0 | 1470 | 50 | 15 | Y160L-4 | ||||
| 12.0 | 1170 | 60 | 11 | Y160L-6 | ||||
| 18.0 | 1770 | 60 | 18.5 | Y160L-4 | ||||
| YCB20-0.6 | 20.0 | 970 | 0.6 | 5.0 | 68 | 50 | 7.5 | Y160M-6 |
| 24.0 | 1170 | 60 | 7.5 | Y160M-6 | ||||
| YCB25-0.6 | 25.0 | 970 | 0.6 | 5.5 | 69 | 50 | 11 | Y160L-6 |
| 30.0 | 1170 | 60 | 11 | Y160L-6 | ||||
| YCB30-0.6 | 30.0 | 970 | 0.6 | 5.5 | 70 | 50 | 11 | Y160L-6 |
| 36.0 | 1170 | 60 | 11 | Y160L-6 | ||||
| YCB40-0.6 | 40.0 | 970 | 0.6 | 5.5 | 72 | 50 | 15 | Y180L-6 |
| 48.0 | 1180 | 60 | 15 | Y180L-6 | ||||
| YCB50-0.6 | 50.0 | 970 | 0.6 | 5.5 | 72 | 50 | 22 | Y200L2-6 |
| 60.0 | 1180 | 60 | 22 | Y200L2-6 | ||||
参数以企业提供的选型资料为准；具体型号仍需结合完整工况确认。
03 / PRINCIPLE & SERVICE
工作原理、结构与维护提示
工作原理：YCB 不锈钢保温齿轮泵采用双圆弧正弦曲线齿形齿轮的外啮合容积式原理。一对相互啮合的圆弧齿轮安装于不锈钢泵体内，齿轮与泵体、前后盖形成密封工作腔。电机驱动主动齿轮旋转，从动齿轮反向旋转；吸入腔齿轮脱开啮合，容积增大形成真空吸入介质；齿槽携带介质至排出腔，齿轮进入啮合挤压介质排出，压力可达 0.6MPa。 圆弧齿轮特殊优势（区别于普通渐开线齿轮泵）：双圆弧正弦曲线齿形，啮合过程中齿廓面无相对滑动，齿面无磨损、运转平稳、无困液现象、噪音低、寿命长、效率高。 保温夹套作用：泵体主要过流部位设空心夹层，通蒸汽 / 热水 / 导热油等热媒对泵和介质加热保温，防止沥青、重油、树脂、蜂蜜、糖浆等高粘度易凝固介质在泵内凝固堵塞。
使用与维护：- 基础平稳，吸入管路短而直、严密不漏气；含杂质介质装过滤器； - 保温夹套进出口接热媒管路（蒸汽 / 热水 / 导热油），装阀门和压力表；高粘度易凝固介质建议灌注安装（自吸一般）； - 防爆型按防爆规范，室外配防雨罩。- 首次灌泵引液排尽空气； - 高粘度易凝固介质先通热媒加温（保温夹套通蒸汽 / 热水 / 导热油），待介质熔化流动后方可启动，严禁凝固状态强行启动（会电机过载、齿轮咬死）。
04 / SELECTION INPUT
选型时请提供
请提供：①介质名称、粘度（cSt，工作温度下）、是否含颗粒 / 纤维、腐蚀性、是否高粘度易凝固（沥青 / 重油 / 树脂 / 蜂蜜 / 糖浆）、是否食品 / 医药级；②介质温度（最高 / 正常，是否超 200℃）、环境温度；③目标流量（m³/h）、工作压力（MPa）、口径（DN）、连接形式（法兰 / 螺纹 / 快装卡盘）；④吸入条件（灌注 / 自吸高度）；⑤使用场景（食品 / 医药 / 化工 / 油脂 / 沥青 / 树脂 / 高粘度易凝固输送）；⑥电源（220V/380V）、是否防爆电机、变频调速；⑦保温夹套热媒类型（蒸汽 / 热水 / 导热油）、热媒温度压力、是否需要温控；⑧泵体材质（304/316L）、密封形式（机械密封 / 填料密封）；⑨配套附件（过滤器、压力表、安全阀、保温夹套、快装卡盘、CIP 清洗接口）。收到后据此确定型号、电机功率、保温配置、材质、密封及附件。
- 介质名称、成分、粘度与颗粒情况
- 温度常态、持续及峰值温度
- 流量目标输送量与调节范围
- 压力入口条件与出口压力
05 / RELATED FILES
相关应用与相近产品
可直接提交工况，由技术人员进一步判断适用场景。
需要继续核对介质、温度、流量与压力时，可阅读已发布选型指南；该入口是通用资料索引，不代表当前产品与某篇指南存在未记录的关联。
相近泵型的结构与适用差异需结合介质性质和完整运行条件判断；页面不对未核实差异作结论。
