齿轮泵系列 / RCB

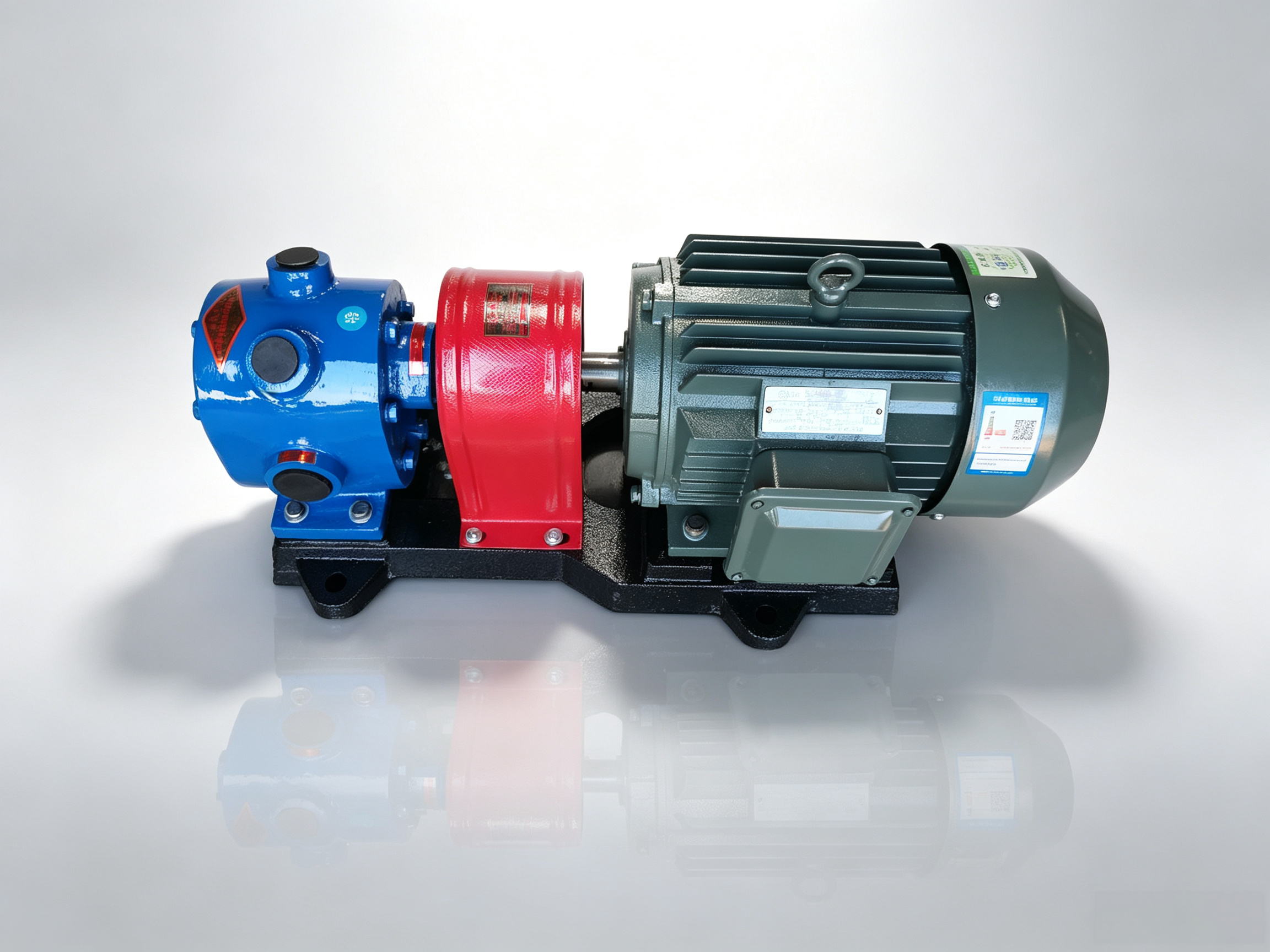

RCB小流量保温齿轮泵
RCB 保温齿轮泵是采用外啮合齿轮原理、泵体设空心保温夹套的容积式齿轮泵。泵体和前后盖均设空心夹层，通导热油、蒸汽或热水对输送介质和泵体加热保温，防止常温下易凝固介质（沥青、重油、树脂、石蜡、松香）凝固堵塞。介质温度可达 250℃，粘度 1～1500cSt（超 1500cSt 用减速机传动），流量 1～324m³/h，压力 0.36～0.8MPa，自吸 5m。一体式全保温夹套结构无泄漏，材质可选铸铁 / 铸钢 / 不锈钢 304/316，密封可选填料密封 / 机械密封。广泛用于石油、化工、涂料、船舶、油脂、医药、染料、食品等行业输送重油、沥青、胶类、树脂、洗涤剂、石蜡、松香等高粘度易凝固介质。主要由泵体（带保温夹套）、前后盖（带保温夹套）、齿轮、轴、轴承套、轴端密封、热媒进出口法兰、电机等组成。
RCB 保温齿轮泵，外啮合齿轮容积式，泵体设空心保温夹套，通导热油 / 蒸汽 / 热水加热保温，防止沥青、重油、树脂、石蜡等高粘度易凝固介质凝固堵塞；介质温度≤250℃，粘度 1～1500cSt（超 1500cSt 用减速机），流量 1～324m³/h，压力 0.36～0.8MPa，自吸 5m；一体式全保温夹套无泄漏，材质铸铁 / 铸钢 / 不锈钢 304/316，密封填料 / 机械密封，适用于石油、化工、涂料、船舶、油脂、食品等行业。
01 / APPLICATION BOUNDARY
适用介质与使用边界
适用：无腐蚀性、不含固体颗粒、常温下有凝固性的介质，温度≤250℃，粘度 1～1500cSt；包括沥青、重油、渣油、煤焦油、胶类、树脂、石蜡、松香、洗涤剂、润滑油、油脂等高粘度易凝固介质；尤其适用于高寒地区室外安装和工艺过程中介质需要保温的场合。 限制： ①不得输送含固体颗粒 / 纤维 / 磨料性介质（会磨损齿轮，应装过滤器）；②不得输送强腐蚀性介质（普通铸铁 / 铸钢款不耐腐蚀，需选不锈钢 304/316 款）；③不得输送高挥发性低闪点有毒有害介质（普通填料密封款易泄漏，需配防爆电机 + 机械密封）；④温度≤250℃，超温导致材料变形、齿轮咬死、密封老化、保温夹套损坏；⑤粘度 1～1500cSt，**粘度超过 1500cSt 必须采用减速机 / 调速电机 / 皮带轮降速传动，否则电机过载、磨损快；⑥保温夹套必须通热媒（导热油 / 蒸汽 / 热水）才能输送易凝固介质，严禁在介质凝固状态下强行启动（会电机过载、齿轮咬死）；⑦严禁无液空转（齿轮干磨烧毁）；⑧出口不得完全关闭长时间运转（憋压超温）；⑨额定压力 0.36～0.8MPa（依型号）不得超压；⑩首次使用必须灌泵引液，吸入管路严密不漏气，自吸高度 5m；⑪**停机后必须排空泵内介质或保持保温（防止介质凝固在泵内），长期停机用清洗剂冲洗后干燥存放**；⑫热媒进出口法兰连接必须严密，防止热媒泄漏。
当介质具有腐蚀性、固体颗粒、易结晶、特殊粘度或温度压力超出已发布参数时，请勿仅凭页面信息确定泵型。
02 / TECHNICAL DATA
主要性能参数
| 型号 | 流量 (m³/h) | 流量 (L/min) | 压力 (MPa) | 转速 (r/min) | 电机功率 (kW) | 电机型号 | 进出口口径 (mm) |
|---|---|---|---|---|---|---|---|
| RCB-1/0.6 | 1 | 16.6 | 0.36 | 1400 | 1.5 | Y90L-4 | DN25 |
| RCB-2/0.36 | 2 | 33.3 | 0.36 | 1400 | 1.5 | Y90L-4 | DN25 |
| RCB-3/0.36 | 3 | 50 | 0.36 | 960 | 1.5 | Y100L-6 | DN25 |
| RCB-5/0.8 | 5 | 83.3 | 0.8 | 960 | 4 | Y132M-6 | DN40 |
| RCB-6/0.36 | 6 | 100 | 0.36 | 960 | 2.2 | Y132M-6 | DN40 |
| RCB-7.5/0.6 | 7.5 | 125 | 0.6 | 1450 | 5.5 | Y132M2-4 | DN40 |
| RCB-8/0.36 | 8 | 133 | 0.36 | 1440 | 4 | Y112M-4 | DN50 |
| RCB-10/0.36 | 10 | 167 | 0.36 | 960 | 4 | Y132M-6 | DN50 |
| RCB-10/0.8 | 10 | 167 | 0.8 | 1440 | 5.5 | Y132M2-4 | DN50 |
| RCB-12/0.36 | 12 | 200 | 0.36 | 960 | 4 | Y132M-6 | DN50 |
| RCB-18/0.36 | 18 | 300 | 0.36 | 960 | 5.5 | Y132M2-6 | DN70 |
| RCB-18/0.8 | 18 | 300 | 0.8 | 960 | 7.5 | Y160M-6 | DN70 |
| RCB-29/0.36 | 29 | 483.3 | 0.36 | 1440 | 7.5 | Y132M-4 | DN70 |
| RCB-29/0.8 | 29 | 483.3 | 0.8 | 1460 | 11 | Y160M-4 | DN70 |
| RCB-38/0.36 | 38 | 633 | 0.36 | 970 | 11 | Y160L-6 | DN100 |
| RCB-38/0.8 | 38 | 633 | 0.8 | 970 | 15 | Y180L-6 | DN100 |
| RCB-72/0.28 | 72 | 1200 | 0.28 | 730 | 37 | Y250S-8 | DN150 |
参数以企业提供的选型资料为准；具体型号仍需结合完整工况确认。
03 / PRINCIPLE & SERVICE
工作原理、结构与维护提示
工作原理：RCB保温齿轮泵采用外啮合容积式齿轮原理，核心工作部件是一对相互啮合的渐开线齿轮。电机驱动主动齿轮旋转，从动齿轮反向旋转；吸入腔齿轮脱开啮合，容积增大形成真空吸入介质；齿槽携带介质至排出腔，齿轮进入啮合挤压介质排出，压力可达 0.36～0.8MPa。
使用与维护：- 保温夹套热媒进出口法兰连接必须严密，防止热媒泄漏（导热油 / 蒸汽高温危险）； - 粘度 > 1500cSt 必须配减速机 / 调速电机 / 皮带轮降速。严禁无液空转（齿轮干磨烧毁）；介质温度≤250℃；压力≤额定值（0.36～0.8MPa）；- 短期停机保持保温夹套通热媒（防止介质凝固在泵内），或排空泵内介质；长期停机必须排空泵内介质，用清洗剂冲洗（沥青 / 树脂等高粘度易凝固介质必须彻底冲洗），停热媒后吹扫保温夹套热媒通道（防止冷凝水腐蚀），干燥存放，电机防潮，减速机换油； - 长期停机后再次开机前必须先通热媒加热、再灌泵引液。
04 / SELECTION INPUT
选型时请提供
请提供：①介质名称、粘度（cSt，工作温度下）、是否含颗粒 / 纤维、腐蚀性、是否常温下易凝固（沥青 / 重油 / 树脂 / 石蜡）、凝固点温度；②介质温度（最高 / 正常，是否超 250℃）、环境温度（是否高寒地区室外安装）；③目标流量（m³/h）、工作压力（MPa，RCB 系列 0.36～0.8MPa）、口径、连接形式（法兰 / 螺纹）；④吸入条件（灌注 / 自吸高度，自吸≤5m）；⑤使用场景（石油 / 化工 / 涂料 / 船舶 / 油脂 / 食品 / 沥青输送 / 高寒地区室外）；⑥电源（220V/380V）、是否防爆电机（易燃易爆场所）、是否需要减速机（粘度 > 1500cSt 必须配减速机）；⑦保温热媒类型（导热油 / 蒸汽 / 热水）、热媒温度和压力、热媒进出口法兰尺寸；⑧泵体材质（铸铁 / 铸钢 / 不锈钢 304/316）、齿轮材质、密封形式（填料密封 / 机械密封 / 耐高温机械密封）；⑨配套附件（过滤器、压力表、安全阀、保温层、温控装置、减速机）。收到后据此确定型号、电机功率、减速机配置、材质、密封及附件。
- 介质名称、成分、粘度与颗粒情况
- 温度常态、持续及峰值温度
- 流量目标输送量与调节范围
- 压力入口条件与出口压力
