自吸离心泵系列 / CYZ
CYZ自吸式离心泵
CYZ-A 型自吸式离心泵（自吸油泵）是一种带自吸结构的卧式离心泵，依靠叶轮旋转产生的离心力向液体传递能量。泵体采用轴向回液结构，由吸入室、储液室、涡卷室、回液孔和气液分离室等组成；首次启动前向泵内加注引油，启动后叶轮将泵内液体与吸入管路中的空气一起吸入并在叶轮内充分混合，在离心力作用下气液混合体向涡卷室外缘流动并进入气液分离室，气体由出口排出、液体经回液孔回到储液室再次进入叶轮，循环往复直至排尽吸入管路空气、完成自吸，随后进入正常输液。具有 "一次引流、终身自吸"、吸入管路不需底阀的特点，主要由泵体、叶轮、泵轴、轴承、硬质合金机械密封、联轴器等组成，卧式安装，输送易燃易爆油品时标配防爆电机。
突出特点是自吸能力强（自吸高度约 4～6m、自吸时间约 2～3min/5m）、结构简单、运行平稳、维护方便、效率高、寿命长；吸入管路不需底阀、吐出管路不需安全阀，停泵后泵内储液不流失、再次启动无需灌泵，船用时可兼作扫舱泵。常规流量约 3～500m³/h、扬程约 12～80m、转速 2900/1450r/min、介质温度 - 20～80℃、适用粘度一般≤100cSt；轴封采用硬质合金机械密封，过流件可选铸铁 / 不锈钢，叶轮可选铜质（防静电），配防爆电机可安全输送易燃易爆油品。型号按口径与扬程命名，如 32/40/50/65/80/100/150CYZ-A 系列（例：50CYZ-A-50），广泛用于石油行业、陆地油库、加油站、油罐车、机场、码头及油轮 / 油船的货油输送、舱底、消防、压载、扫舱和机器冷却水循环。
01 / APPLICATION BOUNDARY
适用介质与使用边界
适用介质： 清洁、低粘度的油品及性质相近液体，如汽油、煤油、柴油、航空煤油等石油产品，以及海水、清水；改用不锈钢过流件与耐腐蚀机械密封后可输送部分化工液体。 使用限制： ①属离心泵，不适合高粘度介质（粘度升高效率急剧下降，一般适用粘度≤100cSt，高粘油品应改用齿轮泵 / 螺杆泵 / 罗茨泵）；②不适合含硬质颗粒、纤维的介质（会磨损机械密封与叶轮、破坏气液分离与自吸）；③介质温度常规 - 20～80℃，超温需特殊配置；④输送汽油等易汽化、低闪点介质时必须配防爆电机、铜叶轮并保证入口不汽化、防汽蚀；⑤强腐蚀介质须选不锈钢与耐腐蚀密封；⑥首次启动必须加引油，严禁无液干转，自吸高度一般不超过 6m，吸程过高或吸入管路漏气会导致吸不上液；具体流量、扬程、自吸高度、温度及材质、密封配置以对应型号样本及现场工况为准。
当介质具有腐蚀性、固体颗粒、易结晶、特殊粘度或温度压力超出已发布参数时，请勿仅凭页面信息确定泵型。
02 / TECHNICAL DATA
主要性能参数
| 型号 | 流量 | 扬程m | 泵汽蚀余量 m | 自吸性能min/5m | 转速r/min | 进出口径mm | 电机 | ||
|---|---|---|---|---|---|---|---|---|---|
| m3/h | L/min | 型号 | 功率kw | ||||||
| 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 25 | YB801-2 | 0.75 |
| 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 40×32 | YB802-2 | 1.1 |
| 40CYZ-40（50CYZ-40） | 10 | 167 | 40 | 3.5 | 1.5 | 2900 | 50×40（50） | YB112M-2 | 4 |
| 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 50 | YB90S-2 | 1.5 |
| 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 50 | YB90L-2 | 2.2 |
| 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 50 | YB112M-2 | 4 |
| 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 50 | YB132S1-2 | 5.5 |
| 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 50 | YB132S2-2 | 7.5 |
| 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 50 | YB160M1-2 | 11 |
| 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 65 | YB100L-2 | 3 |
| 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 65 | YB112M-2 | 4 |
| 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 80 | YB100L-2 | 3 |
| 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 80 | YB112M-2 | 4 |
| 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 80 | YB132S2-2 | 7.5 |
| 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 80 | YB132S2-2 | 7.5 |
| 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 80 | YB160L-2 | 18.5 |
| 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 80 | YB180M-2 | 22 |
| 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 100 | YB180M-2 | 22 |
| 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 100 | YB180L-4 | 22 |
| 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 100 | YB200L1-2 | 30 |
| 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 100 | YB200L1-2 | 30 |
| 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 150 | YB225M-2 | 45 |
| 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 150 | YB250M-4 | 55 |
| 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 200 | YB280M-4 | 90 |
| 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 80 | YB250M-2 | 55 |
| 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 100 | YB280S-2 | 75 |
| 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 150 | YB315S-2 | 110 |
| 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 200 | YB315M-2 | 132 |
| 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 250 | YB280M-4 | 90 |
参数以企业提供的选型资料为准；具体型号仍需结合完整工况确认。
03 / PRINCIPLE & SERVICE
工作原理、结构与维护提示
工作原理：叶轮旋转向液体传递能量，自吸结构帮助泵与吸入管路建立输送条件；具体引液与自吸方式以企业资料为准。
使用与维护：启动前应确认引液状态、吸入管路密封、阀门位置和旋转方向，运行中关注失吸、汽蚀、振动与泄漏；实际步骤以企业说明书为准。
资料状态：本页为演示预置，实物图片、性能曲线、安装尺寸和技术样本待企业核实后替换。
04 / SELECTION INPUT
选型时请提供
为准确选型，请提供：①介质名称、成分，是否易燃易爆、易汽化、具腐蚀性，是否含颗粒；②介质温度、粘度（cSt）与密度；③目标流量（m³/h）与所需扬程（m）、进出口管径与连接形式；④实际吸上高度（自吸高度 m）、吸入管路长度与密封情况、是灌注还是吸上；⑤使用场景（油库 / 码头 / 油罐车 / 加油站 / 船用扫舱 / 消防压载等），是否要求防爆、防静电（铜叶轮）；⑥过流材质（铸铁 / 不锈钢）、轴封形式（机械密封 / 耐腐蚀机械密封）、配套电机功率与防爆等级、转速及安装方式（卧式）。收到上述参数后，据此确定 CYZ-A 具体型号、扬程档、材质、密封与防爆电机配置。
- 介质名称、成分、粘度与颗粒情况
- 温度常态、持续及峰值温度
- 流量目标输送量与调节范围
- 压力入口条件与出口压力
05 / RELATED FILES
相关应用与相近产品
自吸离心泵系列

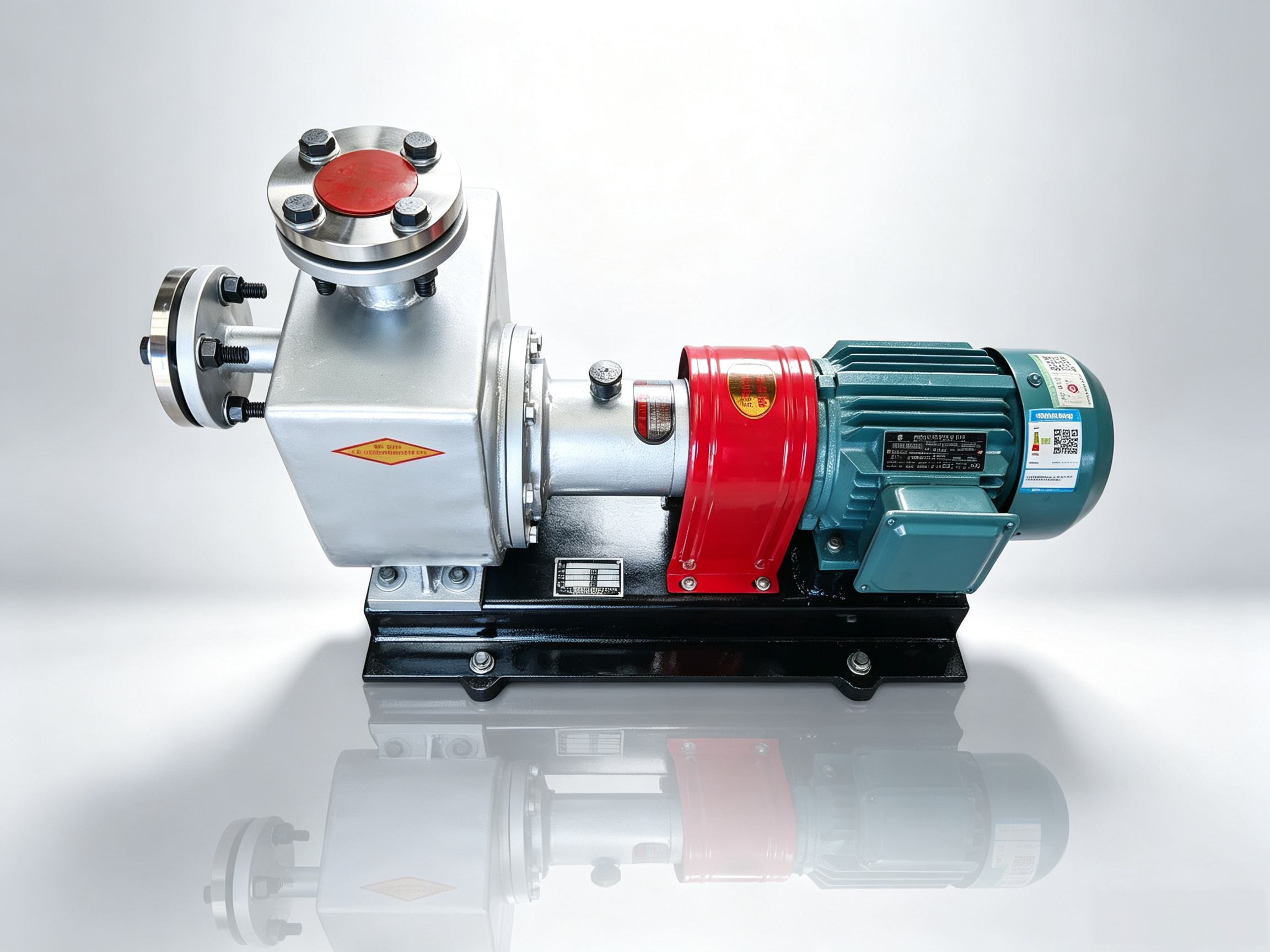

CYZ不锈钢离心泵
