齿轮泵系列 / CB-7
CB-7齿轮泵系列

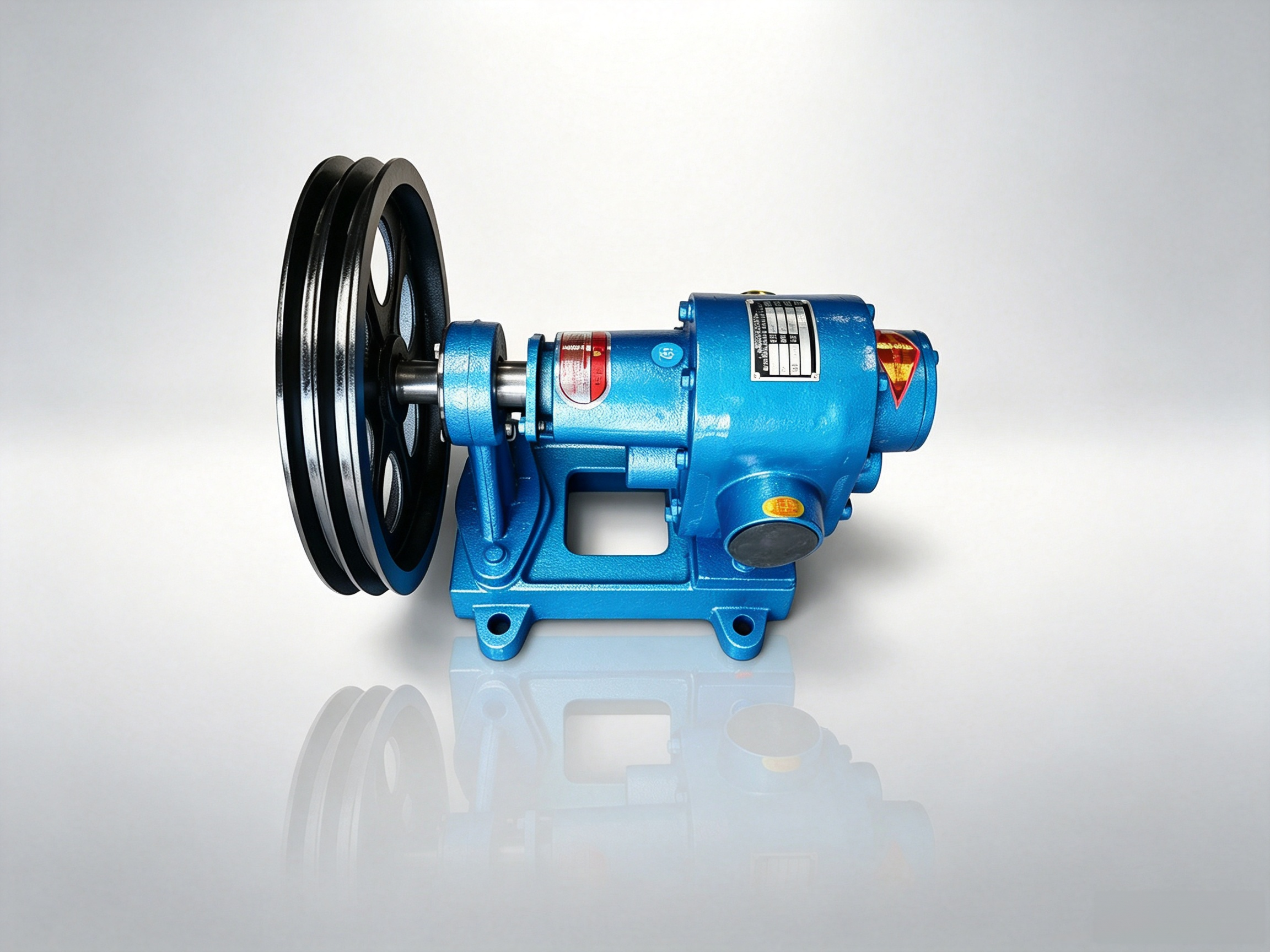

CB-7 齿轮泵（也称 CB-7 皮带轮齿轮泵、CB-7 稠油泵、CB-7 高温齿轮油泵）是采用外啮合齿轮容积式原理的低压齿轮油泵，采用皮带轮（槽轮）传动，可通过更换皮带轮比调节泵转速，低速运行（标配 960r/min），特别适合输送高粘度高稠度液体。CB-7 齿轮泵采用外啮合齿轮容积式原理，主要工作部件是一对相互啮合的主动齿轮和从动齿轮，齿轮与泵体、泵盖形成密封工作腔；当电机通过皮带轮驱动主动齿轮旋转时，从动齿轮随之反向旋转，在吸入腔齿轮脱开啮合形成真空吸入介质，齿槽携带介质至排出腔，齿轮进入啮合挤压介质排出，压力可达 0.6MPa。CB-7 齿轮泵**皮带轮传动可换轮比调速**，通过更换大小皮带轮调节泵转速（可在 200～1500r/min 范围调节），低速运行适合高粘度介质（稠油、胶水、油漆、树脂、涂料、热熔胶、蜂蜜、糖浆、芋泥、沥青等）。
突出特点是 CB-7 齿轮泵采用外啮合容积式原理，**皮带轮（槽轮）传动可换轮比调速（标配 960r/min，可在 200～1500r/min 范围调节），低速大扭矩适合输送高粘度高稠度液体**，可输送稠油、胶水、油漆、树脂、涂料、热熔胶、蜂蜜、糖浆、芋泥、沥青、重油、机油、润滑油等高粘度或高温介质；**高温输送**（高温款≤200℃或≤300℃，依配置），适合输送热熔胶、沥青、重油等高温高粘度介质；结构简单紧凑（三片式结构），工作可靠，维护方便，轴端机械密封 / 填料密封无泄漏，多材质选配（铸铁 / 碳钢 / 铜 / 不锈钢齿轮，铸铁 / 不锈钢泵体，普通 / 防爆电机）。
01 / APPLICATION BOUNDARY
适用介质与使用边界
适用介质： 不含固体颗粒和纤维的流体，温度≤200℃（高温款≤300℃需特殊订货），粘度 1～50000cSt（降速可达更高）；包括高粘度高稠度液体（稠油、重油、原油、沥青、热熔胶、胶水、树脂、涂料、油漆、蜂蜜、糖浆、芋泥、巧克力、酱类、膏体 —— 这是 CB 系列核心优势）、一般粘度油料（机油、润滑油、柴油、煤油、动植物油、液压油、机械油）、高温介质（热熔胶、沥青、重油等高温高粘度介质，高温款）；配不锈钢齿轮 / 泵体可输送食品级、医药级或轻度腐蚀性介质；配铜齿轮可输送低闪点液体（需配防爆电机）。 使用限制： ①不得输送含固体颗粒、纤维或磨料性介质（会磨损齿轮和泵腔，齿轮间隙小更易卡阻），含杂质介质应在吸入端装过滤器；②不得输送强腐蚀性介质超出铸铁 / 不锈钢耐蚀范围（如浓盐酸、浓硫酸、氯离子含量过高的介质），强腐蚀介质需选更高等级不锈钢（316L/2205 双相钢）或衬氟，具体请核对介质腐蚀性。
当介质具有腐蚀性、固体颗粒、易结晶、特殊粘度或温度压力超出已发布参数时，请勿仅凭页面信息确定泵型。
02 / TECHNICAL DATA
主要性能参数
| 型号 | 传动方式 | 槽轮 (泵端 / 电机端) | 口径 | 流量 (L/min) | 流量 (m³/h) | 压力 (MPa) | 吸入高度 (m) | 功率 (kW) | 电机型号 | 转速 (r/min) |
|---|---|---|---|---|---|---|---|---|---|---|
| CB-4 | 皮带轮 | φ200 / φ90 | G1″ | 66 | 4 | 0.6 | 3 | 3 | Y100L-4 | 650 |
| CB-7 | 直联 | — | G1½″ | 125 | 7.5 | 0.6 | 3 | 3 | Y132S-6 | 960 |
| CB-7 | 皮带轮 | φ260 / φ100 | G1½″ | 75 | 4.5 | 0.4 | 3 | 3 | Y100L-4 | 550 |
| CB-75 | 皮带轮 | φ200 / φ80 | G1½″ | 66 | 4 | 0.4 | 3 | 3 | Y100L-4 | 580 |
| CB-90 | 皮带轮 | φ360 / φ90 | G1½″ | 90 | 5.4 | 0.4 | 3 | 4 | Y112M-4 | 360 |
| CB-250 | 皮带轮 | φ260 / φ110 | G2″ | 250 | 15 | 0.4 | 3 | 5.5 | Y132S-4 | 610 |
| CB-280 | 皮带轮 | φ360 / φ100 | G2″ | 280 | 17 | 0.4 | 3 | 7.5 | Y132M-4 | 400 |
参数以企业提供的选型资料为准；具体型号仍需结合完整工况确认。
03 / PRINCIPLE & SERVICE
工作原理、结构与维护提示
工作原理：CB-7 齿轮泵采用外啮合齿轮容积式原理。主要工作部件是一对相互啮合的主动齿轮和从动齿轮，齿轮与泵体、泵盖形成密封工作腔。 传动方式： 电机通过皮带轮（槽轮）和皮带驱动主动轴旋转，主动轴带动主动齿轮旋转，从动齿轮随之反向旋转。皮带轮传动可通过更换大小皮带轮调节泵转速（标配 960r/min，可在 200～1500r/min 范围调节），低速大扭矩适合高粘度介质。
使用与维护：泵应安装在平稳坚固的基础上，地脚螺栓紧固，不得悬空或倾斜安装；含杂质介质必须在吸入管路装过滤器（齿轮会被颗粒磨损）；高粘度易凝固介质（如沥青、热熔胶、重油）应配加温保温夹套或伴热带，防止介质凝固堵塞泵和管路； 高粘度介质自吸差（吸入高度 3m），建议灌注安装或降低安装高度，吸入管路应尽量短。
04 / SELECTION INPUT
选型时请提供
为准确选型，请提供：①输送介质名称、成分及粘度（cSt，工作温度下的粘度），是否含固体颗粒 / 纤维，是否具腐蚀性及腐蚀等级，是否高挥发性 / 低闪点 / 有毒有害，是否高粘度高稠度（如稠油、胶水、油漆、树脂、涂料、热熔胶、蜂蜜、糖浆、芋泥、沥青 ——CB 系列核心适用场景），是否高温介质；②介质工作温度（最高温度和正常温度，是否超过 200℃—— 超过需特殊订货高温款），环境温度；③目标流量（L/min 或 m³/h，CB-7 标配 7.5m³/h，可通过皮带轮比调节）、工作压力（MPa，CB 系列 0.6MPa）、进出口管径与连接形式（法兰 / 螺纹 / 快装卡盘，食品级常用快装卡盘）；④吸入条件（灌注 / 自吸高度、管路长度、过滤精度）与允许吸上真空度（CB-7 吸入高度 3m，高粘度介质建议灌注）
- 介质名称、成分、粘度与颗粒情况
- 温度常态、持续及峰值温度
- 流量目标输送量与调节范围
- 压力入口条件与出口压力
